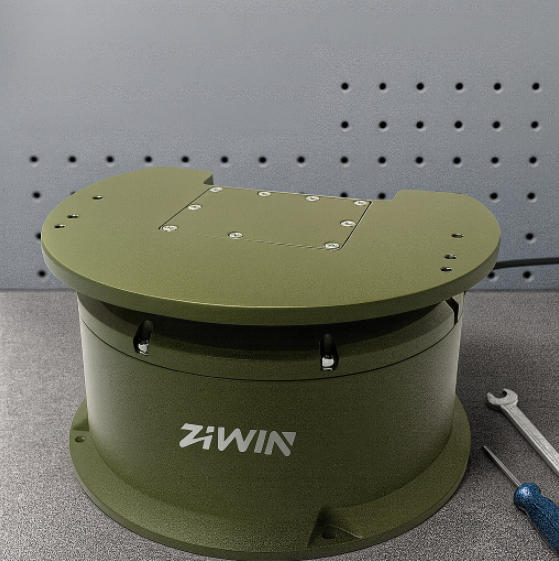

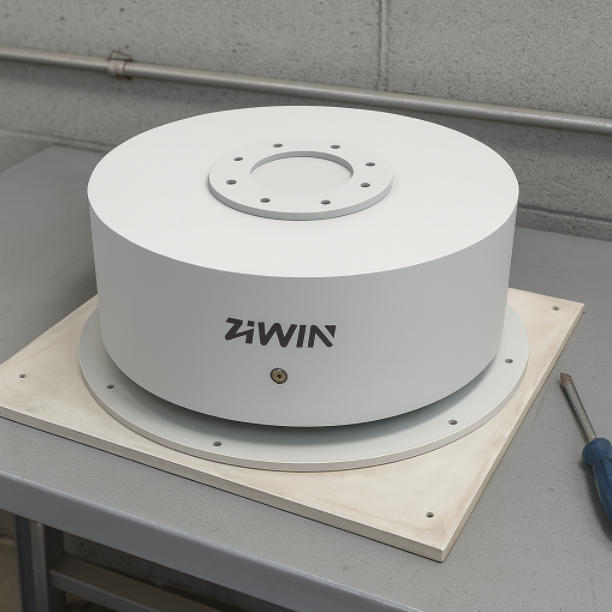

دليل الصيانة والخدمة لمحكمات وضع محور واحد

مقدمة

يستخدم جهاز تحديد موضع محور واحد على نطاق واسع في أنظمة الهوائي ، والمسح الراداري ، ومنصات الروبوتات ، والتفتيش الصناعي ، والمراقبة. مع الصيانة المناسبة ، يمكنها توفير الاستقرار على المدى الطويل ، والدوران الدقيق ، والأداء الموثوق به في البيئات الداخلية والخارجية على حد سواء. على الرغم من أن الهيكل أبسط من وحدة الميل التقليدية ، إلا أن الصيانة المجدولة لا تزال ضرورية لضمان التشغيل الأمثل وعمر الخدمة الطويل.

1. الفحص الروتيني: ضمان الموثوقية على المدى الطويل

تساعد عمليات الفحص الروتينية في تحديد المشكلات المبكرة قبل أن تؤثر على أداء النظام. يوصى بإجراء فحوصات شهرية أو ربع سنوية حسب الاستخدام والبيئة.

الفحص الخارجي

• تحقق من السكن عن الشقوق أو التآكل أو التشوه

• تأكد من أن الموصلات تظل مغلقة

• شد أي مسامير تثبيت فضفاضة

• فحص الكابلات للارتداء أو الثني أو الضغط

• تحقق من الرطوبة أو التكثيف أو دخول الماء ، خاصة في الهواء الطلق




فحص العمليات

• تدوير الموضع أحادي المحور للتحقق من الحركة السلسة

• ضمان عدم وجود هزات مفاجئة أو رد فعل عنيف مفرط

• الاستماع للضوضاء غير عادية أو الاهتزاز

• تأكيد ردود الفعل زاوية والمسبقات وظيفة بشكل صحيح




فحص التكيف البيئي

• فحص الغبار أو الرمال أو الضباب الملحي أو تأثيرات درجات الحرارة القصوى

• ضمان بقاء العلب الواقية الخارجية سليمة للاستخدام الخارجي




2. الصيانة العادية: الحفاظ على الدقة والدوران السلس

تساعد الصيانة الدورية في الحفاظ على استقرار الدوران ودقة النظام خلال الاستخدام طويل الأجل.

تزييت

• تليين المحامل والمفاصل الميكانيكية كما هو مطلوب

• تحديث أو استبدال الشحوم علبة التروس إذا كان التصميم يتضمن واحد

• الفاصل الزمني الموصى به: 12-18 شهرًا للاستخدام الخارجي ؛ أطول للتطبيقات الداخلية




حماية من الغبار والماء

• فحص مكونات الختم مثل حلقات O والحشوات

• إزالة الغبار المتراكم أو الحطام

• تعزيز العزل المائي حسب الحاجة بعد التعرض البيئي




فحص الحمل والفحص الهيكلي

• تأكيد الحمولة لا تزال مثبتة بقوة

• ضمان عدم تحول مركز الثقل

• تحقق من التذبذب أو عدم التوازن أثناء الدوران




3. الصيانة العميقة السنوية أو الإصلاح

الصيانة السنوية أو طويلة الأجل تركز على استعادة الدقة الميكانيكية وتقييم المكونات البالية.

استبدال مكونات التآكل

• محامل

• سدادات علبة التروس

• حلقات على شكل O

• مواد التشحيم

• فرش حلقات الانزلاق (لنماذج الدوران المستمر)




معايرة النظام

• أجهزة استشعار زاوية معايرة

• التحقق من الصفر والحد من المواقف

• تحقق من دقة الدوران والاتساق

• تأكيد عزم الدوران الناتج تحت الحمل




فحص المحرك والسائق

• اختبار ارتفاع درجة الحرارة أو الضوضاء غير الطبيعية

• قياس السحب الحالي للشذوذ

• تقييم أداء التسارع والكبح

• تأكد من أن إلكترونيات التحكم مستقرة وسريعة الاستجابة




4. المشكلات الشائعة واستكشاف الأخطاء وإصلاحها

فيما يلي الأعراض الشائعة والخطوات التشخيصية الموصى بها.

دوران متشنج أو غير متساوي

الأسباب المحتملة:

• تزييت غير كاف

• تحمل التعب

• الغبار أو الحطام داخل علبة التروس

• قاعدة غير مستقرة أو مشاكل التركيب

• مركز حمولة عالية من الجاذبية




زاوية غير دقيقة أو الانجراف

الأسباب المحتملة:

• الانجراف الاستشعار أو التلوث

• تراكم الغبار المشفر

• زيادة رد الفعل الميكانيكية

• تداخل إشارة كهربائية




ضجيج المحرك أو تخفيض الطاقة

الأسباب المحتملة:

• الطلب الزائد أو الزائد على عزم الدوران

• امدادات التيار الكهربائي غير مستقر

• ارتداء المحرك أو الشيخوخة

• ارتفاع درجة الحرارة المحيطة




عدم استقرار إشارة حلقة الانزلاق

الأسباب المحتملة:

• وصلات حلقة الانزلاق البالية

• تجويف حلقة الانزلاق الداخلي للرطوبة

• تعب الأسلاك الداخلية

• سرعة دوران زائدة




5. لماذا محكمات وضع محور واحد هي أسهل للحفاظ على

مقارنة مع وحدة الميل عموم ، منضدة محور واحد عادة ما يكون:

• هيكل ميكانيكي أكثر بساطة

• محور دوار واحد ومحرك واحد فقط

• نقاط إغلاق أقل للعزل المائي

• خطر أقل من عدم المحاذاة الميكانيكية

• معايرة أقل تعقيدًا

• انخفاض تكلفة الصيانة السنوية




هذه المزايا تجعله مناسبًا للغاية للتطبيقات التي تتطلب دوران المقلاة أو دوران الميل فقط ، مثل أداة وضع تدوير المقلاة أو أداة وضع تدوير الميل ، دون تعقيد نظام ثنائي المحور.

6. أفضل الممارسات لتعظيم عمر الخدمة

• لا تتجاوز الحمل المقدر

• الحفاظ على مركز الجاذبية منخفضة قدر الإمكان

• استخدام الأغطية الواقية في البيئات الخارجية القاسية

• تجنب فترات طويلة من دوران السرعة القصوى

• إجراء فحوصات التشحيم والإغلاق بانتظام

• استخدام حماية الطفرة لسائقي السيارات

• تجنب التغييرات السريعة والمتكررة في اتجاه الزاوية الكبيرة




خاتمة

يمكن لموضع محور واحد تقديم أداء طويل ومستقر ودقيق عندما تدعمه الصيانة المناسبة. هيكلها البسيط يجعل الخدمة أسهل من وحدة إمالة نموذجية ، ويمكن أن يؤدي التزييت الروتيني ، وفحص الإغلاق ، والمعايرة ، وعمليات فحص الحمل إلى إطالة عمرها التشغيلي بشكل كبير.

سواء تم استخدامه كوضع تدوير مقلاة أو موضع تدوير الميل ، فإنه يوفر التحكم في الحركة الموثوق به والمنخفض الصيانة مثالي للتطبيقات الصناعية والروبوتية والهوائي والمراقبة.
