كيفية اختيار وحدة إمالة مقلاة الهوائي: دليل كامل للمشتري

يعد اختيار وحدة إمالة الهوائي اليمنى ضروريًا لضمان تحديد موقع الهوائي بشكل مستقر ودقيق في الاتصالات اللاسلكية وتتبع الرادار وأنظمة الميكروويف طويلة المدى. يعمل نظام إمالة المقلاة المصمم جيدًا على تحسين دقة الإشارة ، ويعزز موثوقية الرابط ، ويحافظ على الأداء تحت الرياح والاهتزاز والبيئات الخارجية القاسية. يوفر هذا الدليل إطارًا عمليًا واضحًا لمساعدة المهندسين على اختيار الحل الأنسب لإمالة مقلاة الهوائي لمختلف التطبيقات.

ما هو نظام إمالة الهوائي ؟

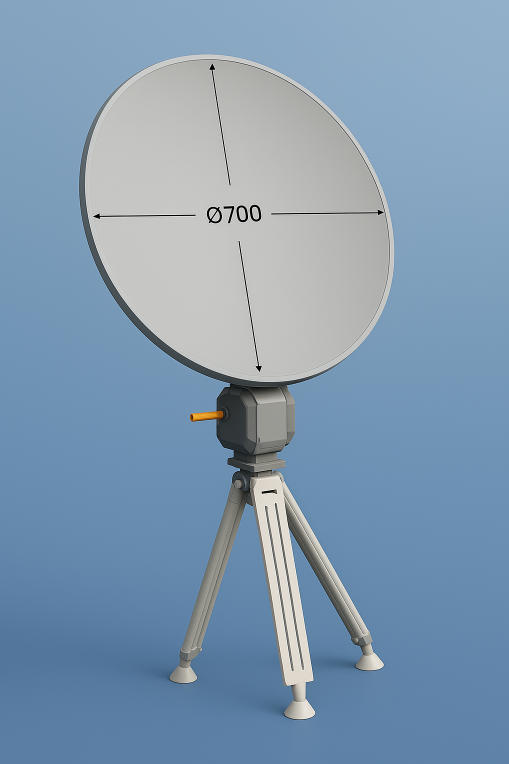

نظام إمالة عموم الهوائي (يُطلق عليه أيضًا وحدة إمالة عموم الهوائي أو موضع الهوائي أو وحدة إمالة المقلاة) هو جهاز كهروميكانيكي يدور الهوائي على طول محورين:

-دوران أفقي لعموم

-إمالة-دوران عمودي

هذا يتيح تطبيقات مثل:

-تتبع UAV/الطائرة بدون طيار

-مسح الرادار وأنماط البحث

-الميكروويف طويل المدى ومحاذاة الوصلة اللاسلكية

-مراقبة السواحل والحدود

-الاتصالات البحرية

-الأقمار الصناعية وأنظمة الموجات الدقيقة من نقطة إلى نقطة

يجب أن تتحمل وحدات إمالة عموم الهوائي عزم الدوران العالي ومتطلبات الدقة والبيئات القاسية-أكثر تطلبًا من آليات PTZ القياسية للكاميرا.

إطار اختيار خطوة بخطوة

لاختيار وحدة إمالة عموم الهوائي الصحيحة ، تقييم:

1. الحمل الميكانيكي وعزم الدوران

2. أداء تحميل الرياح

3. مجموعة دوران المقلاة والإمالة

4. السرعة والتسارع

5. الدقة والدقة وردود الفعل

6. نوع آلية القيادة

7. واجهة الاتصالات

8. متطلبات حلقة الانزلاق

9. المتانة البيئية

المتطلبات الميكانيكية: الحمل وعزم الدوران والرياح

. قدرة تحميل ثابتة

تحديد إجمالي الحمولة:

-هوائي + رادوم

-مضخمات الترددات اللاسلكية ، LNAs ، LNBs

-دعامات ومحولات

-الكابلات والموصلات

اختر دائمًا وحدة حرارية بريطانية بهامش تحميل إضافي يصل إلى 30.

Ive مركز الجاذبية وعزم الدوران

تخلق الهوائيات الكبيرة عزم دوران كبير بسبب أذرع اللحظات الطويلة.

تحقق من:

-الحد الأقصى المسموح به لعزم الدوران (N · m)

-إزاحة مركز الجاذبية

-الحاجة إلى ثقل الموازنة

، حمل الرياح

الرياح لها تأثير كبير:

-هوائيات كبيرة تتصرف مثل الأشرعة

-يسبب الهز وتتبع الأخطاء

-يمكن تحميل محور الميل الزائد إذا كان أصغر حجمًا

متطلبات أداء الحركة

مجموعة دوران المقلاة والإمالة

نطاقات نموذجية:

-مقلاة: 0-° دوران مستمر (عبر حلقة الانزلاق)

-الميل: -90 درجة إلى + 90 درجة أو 0 درجة إلى + °

‎ السرعة والتسارع

تطبيق # سرعة نموذجية

-محاذاة الدقة: ، 5 °/ثانية

-تتبع عام: 5-30 درجة/ثانية

-تتبع UAV/الرادار: 30-80 درجة/ثانية

التسارع أمر بالغ الأهمية لمهام التتبع الديناميكية.

الدقة ، التكرار وردود الفعل

المعلمات الرئيسية:

-الدقة-أصغر خطوة حركة

-الدقة-القيادة مقابل الزاوية الفعلية

-إمكانية التكرار-دقة الإرجاع مسبقًا

-رد فعل عكسي-لعب ميكانيكي في التروس

يتطلب الاتصال طويل المدى في كثير من الأحيان دقة من من من من من من الدرجة الأولى.

آلية القيادة لوحدة إمالة المقلاة

تستخدم PTUs المختلفة تقنيات محرك داخلي مختلفة.

مقارنة آلية القيادة:

معظم الهوائي PTUs يستخدم سيرفو + ترس دودة تصميم هجين لعزم دوران عالي وحركة سلسة.

واجهة التحكم & التكامل

واجهات مشتركة:

-من أجل المعايير الصناعية

-كانبوس-الروبوتات وأنظمة المركبات

-إيثرنت (tcp-ip)-رادار ، أنظمة متعددة الاستشعار

-لاسلكي-منشآت متنقلة أو مؤقتة

يوصى به: إيثرنت من أجل أقصى قدر من المرونة.

متطلبات حلقة الانزلاق

حلقات الانزلاق تدعم الدوران المستمر. قد تشمل القنوات:

-الطاقة (12 فولت/24 فولت/48 فولت)

-، عرض/علبة/إيثرنت

-وصلات دوارة محورية RF

-وصلات دوارة من الألياف البصرية

حماية البيئة

هوائي PTUs يجب التعامل مع الظروف في الهواء الطلق شديدة.

واجهات ميكانيكية وتركيب

تحقق من:

-نمط ثقب تصاعد

-توافق اللوحة العلوية مع الهوائي

-توجيه الكابل

-سعة تحميل البرج/الصاري

-إزالة حركة ميل الهوائي

قائمة اختيار سريع

ميكانيكية

-الحمل (كجم)

-عزم الدوران (ن · م)

-نطاق زاوية المقلاة/الميل

-السرعة والتسارع

-رد فعل عكسي ودقة

-قنوات حلقة الانزلاق

كهربائي/تحكم

-في كانبوس/إيثرنت

-نوع التشفير

-متطلبات الطاقة

بيئي

-IP66/67

-درجة الحرارة

-حمل الرياح

-مقاومة الضباب الملح

-تحمل الاهتزاز

التكوينات الموصى بها حسب التطبيق

خاتمة

تعمل وحدة إمالة هوائي مختارة جيدًا على تحسين دقة الإشارة وموثوقية النظام والأداء التشغيلي طويل الأجل في البيئات الخارجية القاسية. من خلال تقييم الحمل ، وعزم الدوران ، والدقة ، والسرعة ، وآلية القيادة ، وتصميم حلقة الانزلاق ، والتصنيفات البيئية ، يمكن للمهندسين ضمان التوافق والأداء الأمثل لأي نظام هوائي.

للاستفسارات عن المشروع أو حلول إمالة عموم الهوائي المخصصة ، يرجى الاتصال:Sales@ziwincctv.com
