ما هي وحدة ميل المقلاة ؟ دليل فني كامل لوحدات إمالة لكاميرا (من من من من من من)

في المراقبة بعيدة المدى ، وحماية الحدود ، وأمن المحيط ، وأنظمة التصوير EO/IR ، تعد وحدة الميل عموم (وحدة حرارية بريطانية) واحدة من المكونات الأكثر أهمية. في حين أن العدسات ، وأجهزة الاستشعار ، والكاميرات الحرارية غالبا ما تتلقى المزيد من الاهتمام ، هو وحدة إمالة عموم الكاميرا التي تحدد ما إذا كان النظام يمكن الحفاظ على تتبع عالية الدقة ، والبقاء على قيد الحياة الطقس القاسي ، وتسليم صور ثابتة عبر الدورات التشغيلية الطويلة.

يشرح هذا المقال ماهية وحدة الميل ، وكيف تعمل ، ومكان استخدامها ، وكيفية اختيار النموذج الصحيح لتطبيقات المراقبة الاحترافية.

ما هي وحدة ميل المقلاة ؟

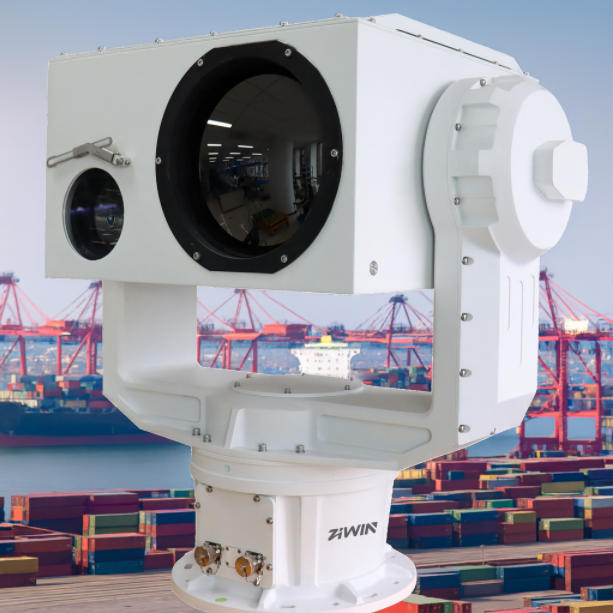

وحدة إمالة المقلاة عبارة عن آلية بمحرك ثنائي المحور تدور كاميرا أو حمولة متعددة المستشعرات أفقياً (مقلاة) وعموديًا (إمالة). إنه يتيح تغطية منطقة واسعة ، وتتبع طويل المدى ، والمسح الآلي ، وإعادة التموضع السريع.

توفر وحدة tu الاحترافية:

• دوران سلس ، يتم التحكم فيه

• عزم دوران عالي لرفع الحمولات الثقيلة

• تحديد المواقع بزاوية دقيقة (من من من من من ؟-° °)

• استقرار تحت الرياح أو الاهتزاز أو الصدمة

• التحكم عن بعد أو الآلي من خلال إيثرنت ، RS485 ، ONVIF ، أو البروتوكولات المخصصة

ما هي وحدة إمالة مقلاة الكاميرا ؟

تم تصميم وحدة إمالة عموم الكاميرا خصيصًا لكاميرات الإضاءة المرئية أو المستشعرات الحرارية أو وحدات التكبير أو حمولات أجهزة الاستشعار المتعددة المدمجة EO/IR.

مقارنة بكاميرات PTZ الاستهلاكية ، تقدم وحدة حرارية بريطانية احترافية:

• سعة حمولة تبلغ 3-من من

• عزم الدوران أو المحركات المؤازرة بدلا من المحركات السائر الصغيرة

• دقة تحديد المواقع أعلى بكثير

• تحكم في حماية البيئة

• القدرة الكاملة المخصصة التكامل




كيف تعمل وحدة إمالة المقلاة: الآليات الداخلية

محرك عزم الدوران محرك مباشر

محركات PTUs عالية الجودة تستخدم فرش الدفع المباشر ، تقدم دوران سريع ، صفر رد فعل عكسي ، دقة عالية ، وعمر خدمة طويل للغاية.

آليات محرك التروس أو التروس الدودية

شائع في PTUs متوسط الخدمة. أنها توفر قفل ذاتي جيد ، وحركة مستقرة ، وأداء فعال من حيث التكلفة.

نظام التشفير

توفر أجهزة التشفير ملاحظات دقيقة ، مما يتيح إعدادات مسبقة دقيقة ، ومسح قابل للتكرار ، وتحكم في الحلقة المغلقة.

إلكترونيات التحكم

دعم PTUs الحديث RS485 ، يمكن للحافلة ، إيثرنت IP ، وتقديم SDKs للتكامل على مستوى النظام.

حماية البيئة

PTUs احترافي يتحمل المطر والثلج والرياح الشديدة والحرارة الصحراوية والبيئات الساحلية المسببة للتآكل.

مقاييس الأداء الرئيسية

• سعة الحمولة-عادة 3-تبعاً للطراز.

• سرعة المقلاة والإمالة-مهمة لتتبع UAV والمسح الضوئي السريع.

• دقة تحديد المواقع-ضرورية لتصوير التكبير بعيد المدى.

• خرج عزم الدوران-يسمح PTU لمقاومة الرياح والقصور الذاتي.

• أداء التثبيت-يقلل من الاهتزاز وانتعاش الصورة.




تطبيقات PTUs المهنية

• مراقبة الحدود والسواحل

• مراقبة حقل النفط والغاز

• أمن محيط المطار والموانئ

• المدينة الذكية وحماية البنية التحتية

• أنظمة EO/IR العسكرية والدفاع

• فحص ومراقبة برج الاتصالات




وحدة إمالة المقلاة مقابل وضع إمالة المقلاة

على الرغم من استخدامها بالتبادل في كثير من الأحيان ، فإن وحدة إمالة المقلاة تشير عادة إلى آلية المحور المزدوج الكاملة بما في ذلك المحركات ، وأجهزة التشفير ، وأجهزة التحكم الإلكترونية ، في حين أن أداة وضع الميل المقلاة هي أكثر من مصطلح هندسي يركز على المنصة الميكانيكية/الدوارة نفسها.

كيف يتم اختيار وحدة حرارية بريطانية مناسبة

تشمل معايير الاختيار الهامة ما يلي:

• الحمولة ومركز الجاذبية

• سرعة الدوران المطلوبة

• متطلبات الدقة (من من من من من من ؟ ؟/° ° ؟)

• درجة الحرارة البيئية وتصنيف IP

• توافق بروتوكول الاتصالات

• دورة العمل ونوع التطبيق




لماذا تستخدم الأنظمة الاحترافية كاميرات PTZ بدلاً من PTZ

توفر وحدة PTU عزمًا أكبر بكثير وثباتًا ودقة ودعمًا متعدد المستشعرات. كاميرات PTZ ليست مناسبة للأحمال الثقيلة أو البيئات القاسية طويلة المدى.

خاتمة

وحدة الميل عموم هو الأساس للمراقبة الحديثة طويلة المدى وأنظمة EO/IR. إنه يضمن التتبع المستقر ، وتحديد المواقع بدقة ، والأداء الموثوق في الهواء الطلق ، حتى في ظل الظروف القاسية.

معرفة المزيد

توفر شركة جيوين مجموعة كاملة من وحدات إمالة المقلاة الاحترافية بدقة قابلة للتخصيص وتصميم محرك عزم الدوران.
