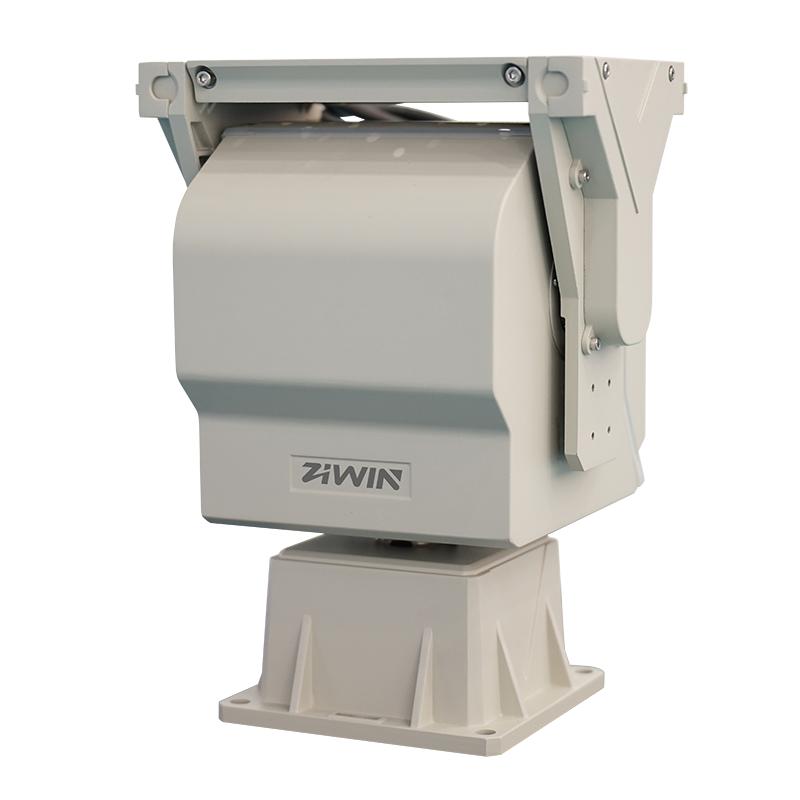

دليل التثبيت الاحترافي: الخطوات الأساسية لتثبيت جهاز وضع إمالة المقلاة ، ومعايرته ، وتصحيح الأخطاء

بمجرد اختيار وحدة إمالة مقلاة عالية الأداء (PTU) ، فإن التثبيت الصحيح والمعايرة الدقيقة والتصحيح الدقيق أمر بالغ الأهمية لفتح إمكاناتها الكاملة وضمان عمر خدمة طويل. يبرز مصطلح أداة وضع الميل في المقلاة بشكل خاص قدرتها الأساسية على "تحديد المواقع بدقة". يوفر هذا الدليل إرشادات خطوة بخطوة للتثبيت الاحترافي لوحدة PTU وتفاصيل المعايرة الأساسية ونقاط التصحيح ، مما يتيح لـ "عينك الرشيقة" رؤية أكثر ثباتًا ودقة وأكثر.

إعداد ما قبل التركيب

1. مسح الموقع:

ستأكيد نقطة التركيب:هل يلبي الموقع احتياجات تغطية المراقبة ؟ هل هناك عوائق للرؤية ؟ هل يمكن الوصول إليها للصيانة المستقبلية ؟

سالتقييم الهيكلي:هو السطح المتصاعد (الجدار ، القطب ، شعاع) قوي ومستقر بما فيه الكفاية ؟ هل يمكنها تحمل الوزن وعزم الدوران مجتمعين لوحدة إمالة المقلاة والكاميرا وحمل الرياح ؟ مهم للمنشآت المرتفعة! تعزيز إذا لزم الأمر.

سالفحص البيئي:هل العزل المائي ، والغبار ، ونقاط وصول الطاقة ، وتوجيه كابل الإشارة المخطط ؟

2. إعداد الأدوات والمواد:

مثقاب كهربائي ، مثقاب مطرقة (للخرسانة) ، مثقاب مناسب ، مستوى روح ، مفاتيح ربط (مفتوحة ، قابلة للتعديل) ، مفكات (فيليبس ، رأس مسطح) ، متعريات سلكية ، أداة العقص ، مقياس متعدد ، شريط مقاوم للماء/كهربائي ، مقاوم للماء المصطكي/السيليكون ، ربطات الكابلات ، حزام الأمان (ضروري للعمل العالي).

س شريحة تثبيت متوافقة ، سدادات الجدار/المراسي (مناسبة لمواد الجدار) ، مجموعة ملحقات وحدة حرارية بريطانية.

3. Unboxing المنتج والتفتيش:

O التحقق من المحتويات مقابل قائمة التعبئة (جسم وحدة حرارية بريطانية ، قوس ، حزمة ملولبة ، دليل ، إلخ).

O فحص أي ضرر للشحن.

س تدوير محاور أفقية ورأسية بلطف باليد للتحقق من وجود ضجيج غير عادي (تحذير: أداء هذا بلطف شديد قبل تشغيل المحرك لتجنب إتلاف التروس الداخلية).

تركيب ميكانيكي لوحدة إمالة المقلاة

1. تثبيت القوس (إن وجد):

O ضع القوس وفقًا للخطة. استخدام مستوى الروح لضمان تثبيت القوس بشكل مثالي. هذا هو الأساس لتسوية وحدة حرارية بريطانية لاحقة! قم بوضع علامة على الثقوب ، والحفر ، وإدخال المراسي ، وربط القوس بأمان.

2. تركيب وحدة حرارية بريطانية لقوس/قاعدة:

س محاذاة قاعدة وحدة حرارية بريطانية مع لوحة تثبيت قوس أو مباشرة إلى سطح التركيب (على سبيل المثال ، لتركيب قلادة).

س تشديد آمن ومتساو البراغي المقدمة وحدة حرارية بريطانية. تأكد من تثبيت جميع البراغي وشدها لمنع الارتخاء من الاهتزاز على المدى الطويل.

ستحقق من مستوى:استخدم مستوى الروح مرة أخرى على قاعدة وحدة حرارية بريطانية (أو سطح تسوية معين) لتأكيد أن المقلاة بالكامل ووحدة الإمالة مستوية تمامًا. هذا أمر بالغ الأهمية للدوران السلس وأفق الصورة المستوي!

3. تركيب الكاميرا والسكن:

O قم بتركيب الكاميرا بشكل آمن على منصة كاميرا PTU وفقًا لدليل الكاميرا. تأكد من أن مسامير القفل ضيقة.

O في حالة استخدام غلاف خارجي ، قم بملاءمته فوق الكاميرا و PTU (تحتوي بعض PTUs على واجهات سكنية مدمجة). اتبع تعليمات السكن للختم. حتمية: أداء تسرب المياه شامل ، وخاصة في نقاط دخول الكابل ، وذلك باستخدام المصطكي للماء والغدد.

التوصيلات الكهربائية والأسلاك

السلامة أولاً! افصل كل الطاقة قبل المتابعة!

1. اتصال كابل الطاقة:

س تأكيد الجهد المطلوب PTU (AC24V/DC24V/DC12V). استخدم الكابل المصنف بشكل مناسب مع مقياس كافٍ (النظر في انخفاض الجهد عن بعد).

س نهايات سلك الشريط والاتصال بمحطات الطاقة في وحدة حرارية بريطانية ( / -أو L/N ، تطابق بعناية مخطط الأسلاك وحدة حرارية بريطانية!).

س أداء العزل ومقاومة الطقس (في الهواء الطلق). تتميز وحدات إمالة عموم التكنولوجيا من زيوين عادة بكتل طرفية مريحة أو موصلات طيران.

2-اتصال كابل إشارة التحكم (من):

O استخدام كابل ملتوي محمي (STP) (على سبيل المثال ، زوج واحد من كابل Cat5e/Cat6 أو كابل مخصص). الدرع ضروري لمناعة الضوضاء.

O قم بتوصيل واجهة PTU (تُسمى عادةً A /B-أو D /D-) بالواجهة المقابلة على وحدة التحكم (DVR/NVR/keyboard).

ستكوين الشبكة الحرجة:

• تأكد من أن الشبكة بأكملها تستخدم طوبولوجيا "daisy-chain" (حافلة) ، وليس طوبولوجيا النجوم.

• تثبيت مقاوم إنهاء 120 درجة بين المحطات الطرفية a و B فقط في آخر جهاز على الحافلة (عادة وحدة معالجة الطاقة الكهربائية النهائية أو نهاية وحدة التحكم). هذا ضروري للتواصل المستقر دون فقدان الحزمة! مراجعة أدلة وحدة التحكم و PTU بعناية فيما يتعلق بالإنهاء.

ستأريض الدرع:أرضية درع الكابل في طرف واحد فقط (عادة عند وحدة التحكم أو نهاية مصدر الطاقة) إلى أرض أرضية مناسبة. اترك الطرف الآخر غير متصل لتجنب الحلقات الأرضية.

3. اتصال كابل الفيديو/الشبكة:

سكاميرا تناظرية:قم بتوصيل كابل الفيديو (على سبيل المثال ، cable) بواجهة إدخال الفيديو PTU (إذا كان يدمج حلقة الانزلاق بالفيديو).

سكاميرا IP (شبكة):قم بتوصيل كبل الشبكة بواجهة شبكة PTU (أيضًا عبر حلقة الانزلاق). كابل إيثرنت المحمي (STP) موصى به.

سأداء مقاوم للماء!

4. إدارة وحماية الكابلات:

O استخدم وصلات الكابلات في حزم منفصلة وتأمين كابلات الطاقة والتحكم والفيديو/الشبكة ، مما يمنع التشبك والضغط.

O للركض الخارجي ، استخدم قنوات أو صواني كابلات لحماية الكابلات من الشمس والمطر والأضرار.

O اترك حلقة خدمة كافية من الكابل عند نقطة خروج وحدة حرارية بريطانية لمنع الشد أثناء الدوران.

الإعداد الأساسي للطاقة الأولية

1. الفحص النهائي:هل جميع الاتصالات صحيحة وآمنة ؟ مقاومة الطقس كاملة ؟ تشديد مسامير ؟

2. السلطة على:تطبيق السلطة. مراقبة أضواء مؤشر PTU (إذا كانت موجودة)-يجب أن تظهر الحالة الطبيعية (على سبيل المثال ، قاد السلطة ، وامض comms أدى).

3. اختبار الاتصالات:باستخدام لوحة مفاتيح التحكم أو برنامج VMS ، أرسل الأوامر الأساسية (على سبيل المثال ، عموم اليسار ، عموم اليمين). لاحظ ما إذا كانت وحدة إمالة المقلاة تستجيب.

4. تعيين رمز العنوان:في حالة وجود عدة وحدات PTUs على الشبكة ، قم بتعيين عنوان فريد لكل منها عبر مفاتيح DIP على وحدة حرارية بريطانية أو برنامج (إذا كان مدعومًا). معالجة النزاعات تسبب فوضى السيطرة.

5. بروتوكول مجموعة:عبر مفاتيح DIP أو برنامج ، قم بتعيين بروتوكول اتصال وحدة التحكم لتتناسب تمامًا مع وحدة التحكم (لوحة المفاتيح/DVR/VMS).

النواة: المعايرة والضبط الدقيق

1. معايرة المستوى (إعادة تأكيد):

O استخدم برنامج/لوحة مفاتيح التحكم لتدوير وحدة PTU إلى موضعها الأفقي (0 درجة مقلاة). لاحظ ما إذا كان خط الأفق (أو كائن مرجعي) في صورة الكاميرا مستوي. إن لم يكن مستوى ، جبل المادية ليست تماما المستوى.

س الحل:خارج السلطة. قم بفك البراغي المتصاعدة قليلاً (لا تقم بإزالة). الرقاقة تحت القاعدة مع غسالات رقيقة حتى تكون الصورة مستوية. مسامير reghten بشكل آمن. هذا هو الأساس لتحديد المواقع بدقة.

2. إعداد الموقع مسبقا والمعايرة:

O قم بقيادة وحدة التحكم باستخدام وحدة التحكم لتوجيه الكاميرا بدقة إلى نقطة هدف متميزة وحرجة.

O تركيز العدسة بحدة.

O على وحدة التحكم (لوحة المفاتيح/VMS) ، استدعي وظيفة "تعيين الإعداد المسبق" وقم بتعيين رقم مسبق الإعداد (على سبيل المثال ، 1).

سخطوة رئيسية: معايرة ملاحظات الموقف:عادةً ما تدعم محكمات وضع إمالة المقلاة عالية الجودة (مثل سلسلة زيوين):

• موقف التعلم/الكتابة الأمر:أرسل أمر يخبر وحدة حرارية بريطانية "هذا الموضع الحالي هو الموقع الفعلي للإعداد المسبق X". يستخدم هذا التشفير الداخلي لتسجيل الزاوية بالضبط.




• ضبط بصري دقيق (اختياري):تسمح بعض الأنظمة المتقدمة بتعديل طفيف على مستوى البكسل لنقطة مركز الصورة المسبقة.

ساختبار التكرار:نقل وحدة حرارية بريطانية إلى مكان آخر. تذكر الإعداد المسبق الجديد. لاحظ ما إذا كان يعود بدقة إلى الهدف. كرر عدة مرات للتحقق من إمكانية التكرار. أوامر الانحراف الكبير فحص الاستقرار جبل ، الزائد المحتمل ، أو دقة وحدة حرارية بريطانية.

3. إعداد الحد (إذا لزم الأمر):

سالحدود الأفقية:دفع وحدة حرارية بريطانية إلى أقصى موقف المسموح به ، تعيين الحد الأيسر. كرر الحد الصحيح. يمنع لف الكابلات أو الاصطدامات.

سالحدود الرأسية:ضبط الزوايا القصوى لأعلى (الميل لأعلى) ولأسفل (الميل لأسفل). يمنع الكاميرا من ضرب السكن أو قوس.

4. إعدادات السرعة والوضع:

O ضبط سرعاتي المقلاة والإمالة المناسبة (سرعة الرحلات ، سرعة التتبع) في برنامج التحكم.

س تعيين موقف المنزل.

O تمكين وظيفة الوجه التلقائي (إذا كان مدعومًا بوحدة حرارية بريطانية والكاميرا).

O تكوين مسارات الرحلات البحرية (أنماط/جولات).

الاختبار النهائي والتكليف

· اختبار جميع وظائف التحكم: اتجاهات المقلاة/الميل ، تغييرات السرعة ، استدعاء مسبق ، المبحرة ، العودة إلى وضع المنزل.

· اختبار دقة محددة مسبقًا عند مستويات تكبير مختلفة (يتطلب التكبير العالي دقة أكبر).

· محاكاة الأهداف المتحركة لاختبار التتبع (التتبع اليدوي والسيارات).

· تحقق من استقرار الصورة للحصول على ارتعاش ملحوظ أثناء الحركة.

· إكمال قائمة التثبيت والتشغيل.

نصائح الصيانة

· فحص دوري (على سبيل المثال ، ربع سنوي) ضيق المسمار المتصاعد.

· تنظيف غلاف وحدة حرارية بريطانية ، وخاصة الفتحات (المراوح/السخانات) وطبقات على المقلاة الخارجية ووحدات الإمالة ، لمنع تراكم الغبار الذي يؤثر على التبريد ومقاومة الطقس.

· فحص الكابلات للكشف عن الشيخوخة أو التلف أو عضات الحيوانات.

· اختبار الدقة المحددة مسبقًا والوظائف الأساسية بانتظام.

الخلاصة:يتطلب تثبيت وتصحيح وضع إمالة المقلاة الصبر والاهتمام بالتفاصيل. إن الالتزام الصارم بمعايير التثبيت ، والتركيز على معايرة المستوى ومعايرة المستوى ، وضمان التوصيلات الكهربائية الصحيحة والموثوقة (وخاصة الشبكة) هي أمور ذات أهمية قصوى لضمان الدقة والاستقرار على المدى الطويل ، وموثوقية وحدة إمالة المقلاة الخاصة بك. لا توفر تقنية زيوين وحدات إمالة عالية الجودة فحسب ، ولكن دليلنا الشامل والدعم الفني المتاح بسهولة سوف يرشدك إلى عملية تركيب وتشغيل ناجحة.
