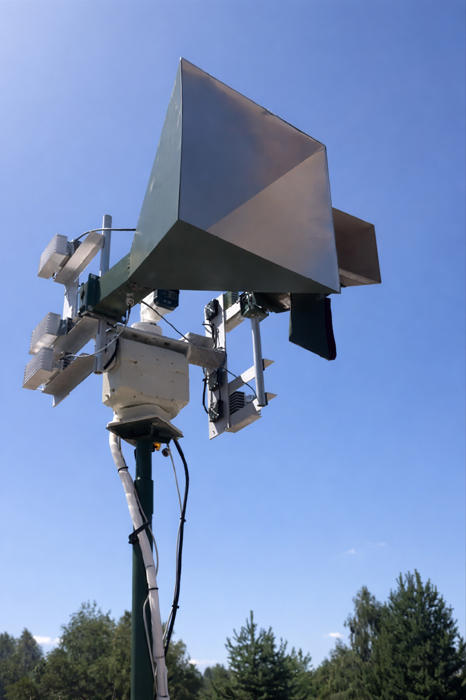

كيفية اختيار منصة إمالة عموم للهوائيات الاتجاهية في أنظمة مكافحة الطائرات بدون طيار

مقدمة

عندما أصبحت المركبات الجوية غير المأهولة (المركبات الجوية غير المأهولة) أكثر بأسعار معقولة وأسهل في التشغيل ، توسع نشاط الطائرات بدون طيار غير المصرح به من حوادث مزعجة في بعض الأحيان إلى قلق مستمر بشأن الأمن والسلامة. تتطلب المطارات والموانئ ومواقع النفط والغاز ومحطات الطاقة والمرافق الحكومية والجامعات الصناعية بشكل متزايد الكشف المبكر والوعي بالموقف للطائرات بدون طيار على ارتفاعات منخفضة. في كثير من الأحيان خارج النطاق العملي للمراقبة البصرية البحتة.

بالنسبة للعديد من البرامج ، تعد مقاربات رصد الترددات اللاسلكية (RF) واستبانة الاتجاه (DF) أساسًا عمليًا للوعي بالمجال الجوي. بدلاً من الاعتماد فقط على كاميرات خط البصر ، يمكن لأنظمة مراقبة الترددات اللاسلكية اكتشاف وتوصيف الإشارات المتعلقة بالطائرات بدون طيار ، وتقدير المحمل ، ومساعدة المشغلين على فهم المكان المحتمل لطائرة بدون طيار وكيف يتم التحكم فيها.

الهوائيات الاتجاهية مركزية لمراقبة الترددات اللاسلكية وهندسة DF. ومع ذلك ، يوفر الهوائي الاتجاهي فقط كسبه النظري ودقة الزاوي عندما يتم توجيهه بدقة ويثبت ثابتًا بمرور الوقت. هذا هو السبب في أن الطبقة الميكانيكية-وتحديدًا منصة إمالة المقلاة التي تضع الهوائي في السمت والارتفاع-يمكن أن تصبح عاملاً حاسماً في الأداء في العالم الحقيقي.

يشرح هذا الدليل الذي يركز على المشتري كيفية اختيار منصة ميل للهوائيات الاتجاهية في أنظمة مكافحة الطائرات بدون طيار. وينصب التركيز على الحقائق الهندسية: الحمولة الكاملة المثبتة ، والدقة والتكرار ، ومقاومة حمل الرياح ، والمتانة الخارجية ، والتكامل مع برامج التحكم ، وصيانة دورة الحياة.

لماذا يهم منصات الميل عموم في مكافحة الطائرات بدون طيار رصد الترددات اللاسلكية

توفر الهوائيات الاتجاهية مكاسب عالية وعرض شعاع ضيق نسبيًا لتحسين الحساسية وتقدير المحمل. في الممارسة العملية ، يعتمد أدائها على التوجيه الميكانيكي الدقيق. يمكن للأخطاء الصغيرة أو الانجراف تقليل الانتقائية الاتجاهية ، وإدخال عدم اليقين في العثور على الاتجاه ، والتسبب في فجوات التغطية أثناء المسح.

مراقبة الترددات اللاسلكية المضادة للطائرات بدون طيار غالبًا ما تكون مستمرة وغير مراقبة. يمكن تركيب المنصات على أعمدة أو أبراج أو أسطح المنازل أو الهياكل الساحلية حيث لا يمكن تجنب الرياح والاهتزاز والرطوبة ودرجة الحرارة. إذا كانت منصة تحديد المواقع تطور رد فعل عكسي ، أو تنزلق تحت الحمل ، أو تنجرف ببطء عند الإمساك بزاوية ثابتة ، فقد يظل النظام يعمل-ولكن ثقة الكشف ودقة التتبع سوف تتراجع.

تساعد منصة عموم الميل المحددة بشكل صحيح على تقديم ثلاثة أشياء تهتم بها فرق الترددات اللاسلكية: (1) توجيه الهوائي المستقر تحت الضغط البيئي ، (2) الإعدادات المسبقة القابلة للتكرار للمسح والمعايرة ، و (3) عملية موثوقة مع الحد الأدنى من الصيانة عبر دورات النشر الطويلة.

العوامل الرئيسية عند اختيار منصة الميل عموم

1. تحديد الحمولة الإجمالية المثبتة (وليس فقط وزن الهوائي)

خطأ الاختيار الأكثر شيوعًا هو استخدام الوزن الاسمي للهوائي فقط. في الميدان ، تحمل المنصة مجموعة كاملة من الهوائي. تتضمن الحمولة الإجمالية المثبتة عادة الهوائي ، وأقواس التثبيت ، وألواح المهايئ ، وأجهزة إدارة الكابلات ، وكابلات الترددات اللاسلكية والموصلات ، وحاويات واقية اختيارية (مثل موقع الرادار) ، وأي أجزاء تعزيز تضاف للحد من الاهتزاز.

بالنسبة لأنظمة الهوائيات الاتجاهية المتوسطة إلى الكبيرة المستخدمة في مراقبة الترددات اللاسلكية ، من الشائع أن تقترب الحمولة الإجمالية المثبتة من 40-50 بمجرد تضمين جميع المكونات الميكانيكية والكابلات. يختلف العدد الدقيق حسب نطاق التردد ونمط الهوائي (صفيفات Yagi ، هوائيات الألواح ، صفيفات DF) ، وطريقة التركيب ، لكن الحمولة على مستوى النظام هي ما يجب أن تدعمه منصة إمالة المقلاة بشكل مستمر.

أفضل الممارسات هي اختيار منصة بهامش أمان لا يقل عن 20-أعلى من الحمولة المثبتة. لا يتعلق هذا الهامش بالتسويق ؛ فهو يقلل من الضغط على المدى الطويل على المحركات والتروس والمحامل والعناصر الهيكلية ، خاصة عندما يجب أن يحتفظ الهوائي بموقف ضد عزم دوران الرياح لفترات طويلة.

2. تقييم مركز الجاذبية وتحميل اللحظة

تصنيف الحمولة وحده لا يكفي. يمكن أن تكون الهوائيات الاتجاهية طويلة أو واسعة أو مركبة مع إزاحة ، مما يغير مركز الجاذبية (الترس). كلما كان ترس من محور الدوران ، كلما ارتفع عزم الدوران المطلوب لبدء وإيقاف وعقد الهوائي بزاوية ارتفاع ثابتة.

عند مقارنة المنصات ، فكر فيما إذا كانت الشركة المصنعة توفر إرشادات بشأن الإزاحة المسموح بها أو الحمل اللحظي. قد تتعامل المنصة مع وزن معين عندما يكون المسنن قريبًا من المحور ، ولكن تكافح عندما يتم تثبيت نفس الوزن على مسافة أبعد. بالنسبة للتركيبات ذات القمة القطبية والهوائيات الأكبر ، يمكن أن تكون سعة اللحظات مهمة مثل رقم الحمولة الرئيسي.

3. دقة تحديد المواقع ، والتكرار المسبق ، ورد الفعل العكسي

أنظمة مراقبة الترددات اللاسلكية بدون طيار المضادة تستخدم عادة أنماط المسح الضوئي والإعدادات المسبقة. قد تتضمن الإعدادات المسبقة محامل محددة مسبقًا لتغطية الممرات الرئيسية ، أو متجهات النهج المعروفة ، أو اتجاهات المعايرة المستخدمة للتحقق من صحة أداء DF. في سير العمل هذه ، أهمية التكرار بقدر الدقة المطلقة.

ابحث عن منصة توفر دقة تحديد مواقع عالية مسبقًا (غالبًا حوالي ± من من من من من من من أجل التطبيقات المتطلبة) وإمكانية تكرار ثابتة عند العودة إلى زوايا السمت والارتفاع نفسها. رد فعل عكسي-فجوات صغيرة في المشاركة والعتاد-يمكن أن يسبب تجاوز ، تسوية الظهر ، أو غير متناسقة الإشارة النهائية. مع مرور الوقت ، يمكن أن يزيد رد الفعل العكسي بسبب التآكل ، خاصة تحت حمل الرياح والانتكاسات الاتجاهية المتكررة.

إذا كان نظامك يعتمد على تقدير الحمل والإشارة المتسقة ، فحدد أولويات المنصات المصممة لتحديد المواقع الميكانيكية بدقة ، مع تصميم قوي للإرسال وتحكم في التغذية المرتدة مناسب للحركة المتكررة.

4. عقد عزم الدوران ومقاومة حمل الرياح

الرياح غالبا ما تكون العامل المهيمن في العالم الحقيقي لمنصات تحديد المواقع الهوائي. توفر الهوائيات الاتجاهية مساحة سطح كبيرة ، ويترجم حمل الرياح إلى عزم الدوران الذي يمكن أن يدفع الهوائي عن العنوان المقصود. هذا أمر بالغ الأهمية خاصة على الأبراج وأسطح المنازل حيث تكون سرعة الرياح والاضطراب أعلى.

لتحديد مناسب ، تقييم ليس فقط سرعة الحركة ولكن أيضا عقد القدرة. يجب أن تقاوم المنصة الحركة الناجمة عن الرياح عند الإمساك بزاوية ثابتة للرصد. يساعد البناء الهيكلي الصلب ، خرج عزم الدوران القوي ، وتصميم المكابح أو الإمساك المستقر على منع الانجراف. في بعض عمليات النشر ، قد يظل الهوائي مدوقًا في قطاع ثابت لفترات طويلة ؛ وبالتالي فإن الحفاظ على الاستقرار هو شرط أداء ، وليس ميزة راحة.

إذا كان متاحًا ، راجع مواصفات حمل الرياح ، ومناطق الهوائي الموصى بها ، وإرشادات التثبيت (مثل أقصى ارتفاع للقطب ، وصلابة التثبيت ، وتوصيات التعزيز). حتى منصة عالية الدقة يمكن أن تؤدي أداء ضعيفًا إذا كان الهيكل المتصاعد يثني بشكل مفرط.

5. المتانة الخارجية: التآكل ، الختم ، والمناخ

غالبًا ما تكون عمليات الانتشار المضادة للطائرات بدون طيار في الهواء الطلق ، بما في ذلك المناطق الساحلية والموانئ والمناخات الاستوائية والصحارى والمواقع الصناعية التي تحتوي على الغبار والملوثات. يجب تصميم منصة إمالة المقلاة للتعرض على المدى الطويل ، وليس للاستخدام الخارجي العرضي.

تشمل اعتبارات المتانة الرئيسية الحماية من التآكل ، والسكن المقاوم للطقس ، والمكونات الميكانيكية المختومة ، ونطاق درجة حرارة التشغيل الواسع. في البيئات الاستوائية ، يمكن للرطوبة ودورات المطر المتكررة تسريع التآكل والتأثير على المكونات غير المغلقة. في المناطق الساحلية ، رذاذ الملح هو سائق موثوقية رئيسية. بالنسبة للتركيبات عن بعد ، غالبًا ما تكون الموثوقية والإغلاق أكثر أهمية من السرعة القصوى.

أيضا النظر في توجيه الكابل وحماية الموصل. يمكن أن تؤدي إدارة الكابلات السيئة إلى تحميل ميكانيكي إضافي ، وزيادة التآكل ، وإنشاء نقاط دخول المياه التي تؤدي إلى تدهور الموثوقية بمرور الوقت.

6. واجهات التحكم وتكامل النظام

أمنصة إمالة مقلاةيستخدم في نظام مراقبة الترددات اللاسلكية المضاد للطائرات بدون طيار يجب أن يتكامل مع بنية التحكم الشاملة. تتضمن المتطلبات النموذجية جهاز تحكم عن بعد عبر واجهات تسلسلية أو شبكة ، ودعم المواضع المحددة مسبقًا ، والتوافق مع إجراءات المسح الآلي.

من منظور النظام ، تؤثر استجابة المنصة وثبات الإشارة على مدى قدرة برنامج مراقبة الترددات اللاسلكية على ربط اتجاه الهوائي بقياسات الترددات اللاسلكية. على سبيل المثال ، إذا كان النظام الأساسي يتخلف عن الأوامر أو يستقر بشكل غير متسق ، فقد يربط البرنامج الإشارات بزوايا غير صحيحة ، مما يقلل من دقة DF.

يجب أن يتضمن تخطيط التكامل كيفية أمر النظام الأساسي (التحكم اليدوي ، الفحص المجدول ، الإشارة إلى الحدث) ، وكيفية تخزين الإعدادات المسبقة ، وكيفية تحقق النظام من الموضع (التعليقات ، الإبلاغ عن الحالة ، أو إجراءات المعايرة).

7. الموثوقية والصيانة والتكلفة الإجمالية للملكية

تعمل العديد من مواقع مراقبة الطائرات بدون طيار بشكل مستمر وقد يصعب الوصول إليها. في هذه الحالات ، تكون رحلات الصيانة باهظة الثمن وغير مقبولة. اختيار منصة قوية ميكانيكيا مع موثوقية مثبتة يقلل من تكرار الصيانة ويحسن التكلفة الإجمالية للملكية (TCO).

عند مقارنة الخيارات ، ضع في اعتبارك توفر قطع الغيار ، والدعم الفني طويل الأجل ، وإمكانية الخدمة. قد يصبح السعر المسبق المنخفض مكلفًا إذا كانت المنصة تتطلب تعديلات متكررة أو استبدال أو إصلاحات في الموقع. بالنسبة للمراقبة الحرجة للمهام ، غالبًا ما يفوق الاستقرار الميكانيكي المثبت قوائم الميزات التي تضيف تعقيدًا دون تحسين الأداء الأساسي.

الأخطاء الشائعة لتجنب

يمكن لمدمجي الأنظمة تقليل المخاطر عن طريق تجنب بعض الأخطاء المتكررة: الاختيار فقط بناءً على السعر ، وتقليل حمولة الرياح ، واختيار وحدة كاميرا PTZ خفيفة الخدمة غير مصممة لحمولات الهوائي ، وتجاهل مركز الجاذبية وتأثيرات الحمل اللحظية.

خطأ شائع آخر هو معالجة دقة تحديد المواقع كخيار. في مراقبة RF وسير عمل DF ، يمكن للتكرار الضعيف أن يؤدي إلى تدهور الثقة الاتجاهية حتى في حالة استمرار الكشف. أخيرًا ، لا تهمل الدعم طويل الأجل. غالبًا ما تتطور برامج مكافحة الطائرات بدون طيار ، والمنصات التي يمكن الحفاظ عليها ودعمها على مدار سنوات هي خيار أكثر أمانًا.

بيان الامتثال والاستخدام القانوني

منصات عموم الميل هي أجهزة تحديد المواقع الميكانيكية البحتة. أنها لا تؤدي نقل الترددات اللاسلكية ، والتداخل ، والتشويش ، أو وظائف تحييد الطائرات بدون طيار. في أنظمة مكافحة الطائرات بدون طيار ، تدعم هذه المنصات التطبيقات القانونية مثل مراقبة إشارة الترددات اللاسلكية ، وإيجاد الاتجاه ، وتكامل الوعي بالمجال الجوي. يجب أن تتوافق جميع عمليات النشر مع اللوائح المحلية المعمول بها والمتطلبات القانونية.

خاتمة

يعد اختيار منصة الميل اليمنى خطوة مهمة في بناء أنظمة مراقبة RF مضادة للطائرات بدون طيار موثوقة. من خلال تقييم الحمولة الإجمالية المثبتة ، ومركز الجاذبية وحمل اللحظات ، ودقة تحديد المواقع والتكرار ، وإثبات الثبات تحت حمل الرياح ، والمتانة الخارجية ، ومتطلبات التكامل ، يمكن لقادة الأمن ومدمجي الأنظمة تقليل المخاطر وتحسين الأداء على المدى الطويل.

توفر منصة عموم الميل المصممة تصميمًا جيدًا الأساس الميكانيكي الذي يسمح للهوائيات الاتجاهية وبرمجيات مراقبة الترددات اللاسلكية بالعمل بكامل إمكاناتها-تقديم تغطية متسقة ، إعدادات مسبقة يمكن الاعتماد عليها ، وعملية موثوقة في البيئات الخارجية الصعبة.
